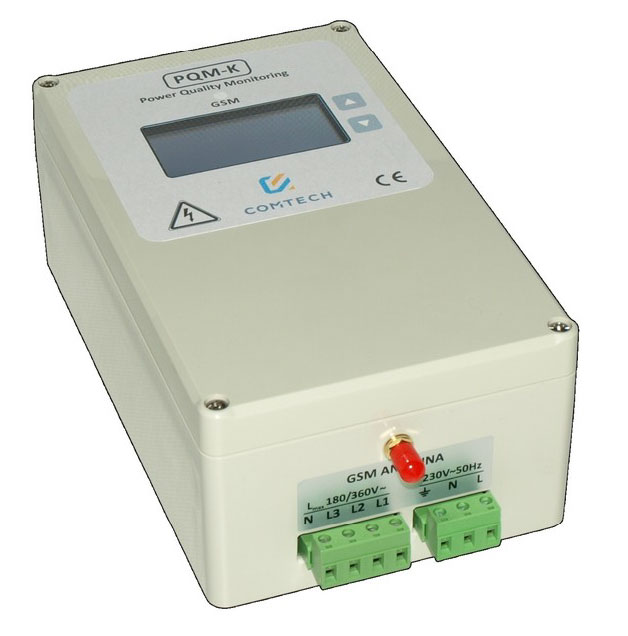

Középfeszültségű hálózatok feszültségminőség-mérési feladatainak ellátására szánt kompakt eszköz a COMTECH PQM-K műszer, amely fix telepítésre és eseti mérések elvégzésére egyaránt alkalmazható. 57 V névleges feszültségű bemeneteihez tetszés szerinti áttételű feszültségváltók csatlakoztathatóak, a vizsgált hálózat feszültsége 11, 22 és 35 kV-ra állítható be. A készülék a vonali feszültségek mérésén túl alkalmas az aszimmetria, a flicker, a THD és az egyedi harmonikusok mértékének valós idejű meghatározására – valamennyit vonali paraméterként. Mindezt a mérési perióduson belüli minimum és maximum értékek rögzítése, valamint a gyors feszültségváltozások számának osztályozott tárolása egészíti ki.
A PQM-K a mérési ciklusidőtől függetlenül, akár azonnali adatbeküldéssel képes feszültségletörések és feszültségtúllendülések regisztrálására bekapcsolható zavarírási funkcióval, áramszünet, illetve a tápellátó feszültség megszűnésének jelzésére, valamint földzárlat detektálására. A szabvány szerint definiált eseményeken túl riasztás generálható szabadon választott 2 napos feszültségváltozási limit, továbbá alsó és felső feszültséghatár átlépése esetén.
A regisztrált adatok LTE/NB-IoT/Cat-M/2G üzemmódokat támogató kommunikációs modulon keresztül, szabványos TCP/IP, illetve MQTT alkalmazásával jutnak el egy helyi vagy Azure felhőalapú adatbázisba. A rugalmas használhatóság érdekében a modul szükség esetén más típusúra cserélhető. Ha a telekommunikációs hálózat bármilyen okból átmenetileg elérhetetlenné válik, a mért értékek egy helyi médiumon tárolódnak, és a csatorna helyreállását követően kerülnek beküldésre. A terepi munka támogatására a PQM-K nagy méretű LCD kijelzővel rendelkezik, amelyen a mért vonali feszültségek, a forgási irány és a legfontosabb adminisztrációs paraméterek az adatbázishoz való hozzáférés nélkül ellenőrizhetőek. A mért adatok adatbázisba való beküldése és tiltása egyesével lehetséges a telekommunikációs költségek optimalizálhatósága érdekében.
Az egyszerű telepíthetőséget a mért hálózattól független, 230 V-os beépített tápegység, míg a felszerelés utáni adminisztráció gyorsítását a GNSS pozicionálás biztosítja. Ha a mérési helyszínen bármilyen okból áram mérésére is szükség van, akkor ez egy külön csatlakoztatható bővítőmodul segítségével valósítható meg.
