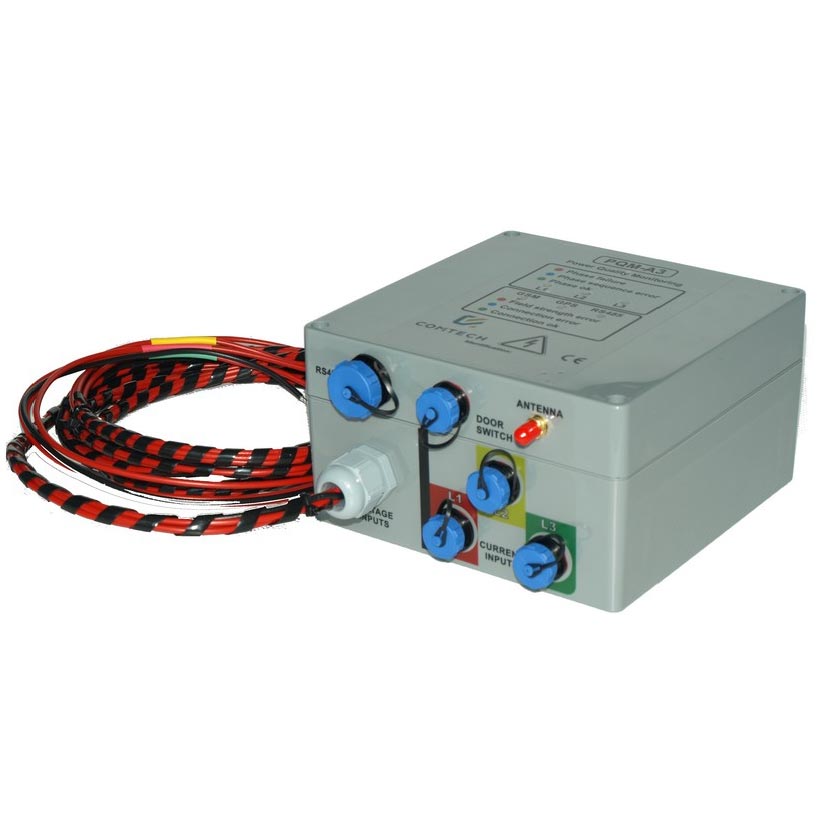

A COMTECH PQM célja a KÖF/KIF hálózatok feszültségminőségének valósidejű felügyelete, valamint a meglévő és potenciális hibahelyek gyors és egyszerű behatárolása. Az eszköz kompakt kivitelű, magában foglalja a mérő és analizáló egységet, a tápellátást, illetve a kommunikációs áramkört is. Két fő típusa érhető el, a PQM-x3x, amelyet a hálózat táppontján, és a PQM-x30, amelyet a hálózat végpontján javasolt elhelyezni. Mindkét változat a hálózat megbontása, illetve üzemszünet nélkül rákapcsolható FAM szerelő által kiépített csatlakozási pontra – ez a csatlakoztatás már FAM jogosultság nélküli villanyszerelő vagy műszerész által is elvégezhető.
Az akár tartósan, akár eseti mérések elvégzése érdekében telepített alapkészülékek alkalmasak a vizsgált hálózati szakasz RMS feszültségének mérésére mindhárom fázisban, a teljes harmonikus torzítás és a feszültség-aszimmetria meghatározására 1 és 10 perc között állítható átlagolással. A PQM-x30 mindezt Flicker-méréssel, a PQM-x3x pedig a Rogowski-tekercskészlet vagy áramváltó-készlet segítségével a fázisonkénti (és igény szerint a nulla vezetőn jelentkező) áram RMS értékének, felharmonikustartalmának, továbbá a hatásos és meddő energiaáramlás előjelhelyes értékének meghatározásával egészíti ki, ugyancsak 1-10 perces átlagolás mellett (a rendelt opcióktól függően).
Mindegyik típus képes osztályozott gyors feszültségváltozások tárolására, valamint események rögzítésére a feszültségletörések és túlfeszültségek mértékéről. Mindezek nemcsak az akár több mint egy évnyi kapacitással rendelkező helyi médiumon kerülnek tárolásra, hanem beküldhetőek egy központi adatbázisba is. Ha az esemény teljes feszültségkimaradást jelent, az ezt tartalmazó üzenet akkor is elküldésre kerül – köszönhetően a mért hálózatról táplált, az energiaellátás megszűnése után 5 másodpercig működő beépített tápegységnek. A tápellátás biztosítása oly módon történik, hogy ha a mért három fázis bármelyikének feszültsége eléri a 70 V-ot, akkor a berendezés működőképessége biztosított.
Az illetéktelen hozzáférés kizárása érdekében mind a regisztrált adatok, mind a beállítások kizárólag távoli hozzáférésen keresztül, titkosítottan érhetőek el. A kommunikációs lánc a szükség esetén más típusúra cserélhető, LTE/NB-IoT/Cat-M/2G üzemmódokat támogató GSM-modulra épül, és szabványos TCP/IP, illetve MQTT alkalmazásával továbbítja az adatokat egy helyi vagy Azure felhőalapú adatbázisba. Az események időben time serverhez vagy GNSS-hez szinkronizálhatóak, a helymeghatározás GNSS-alapon történik. A közvetlenül oszlopra és szekrénybe egyaránt szerelhető házban kialakított alapeszközök kiegészítő opciók széles választékával is elérhetőek, amelyeket az alábbi áttekintő táblázat foglal össze.
